Tactiele feedback

Duidelijke klik: Levert een duidelijke, voelbare klik bij het indrukken, waardoor gebruikers onmiddellijk bevestiging krijgen.

Aangepaste kracht: Wordt geleverd in verschillende uitschakelkrachten voor verschillende toepassingen, waardoor de beste prestaties en gebruikerservaring worden gegarandeerd.

Duurzaamheid

Langdurig - duurzaam: Ontworpen voor een groot aantal activeringen, waardoor consistente prestaties in de loop van de tijd worden geboden.

Stevige constructie: Gemaakt van materialen van topkwaliteit -, bestand tegen veelvuldig gebruik en zware omstandigheden.

Maten en krachten

Meerdere maten: Aangeboden in verschillende afmetingen om aan verschillende toepassingsvereisten te voldoen.

Verstelbare kracht: De uitschakelkrachten kunnen worden aangepast, zodat u de juiste bedieningssterkte voor uw behoeften kunt instellen.

NEEM CONTACT MET ONS OP

T --serieMetalen koepels: Veelzijdige driehoekige schakelaars voor elektronica

T --seriemetalen klikkoepels, in de vorm van driehoeken, zijn zeer aanpasbare schakelaars voor tal van elektronische toepassingen. Deze koepels worden vaak aangetroffen in elektronisch speelgoed, desktoptelefoons en medische apparaten. Hun toepassing strekt zich verder uit tot consumentenelektronica, autobesturingen en industriële apparatuur.

Het unieke driehoekige ontwerp van de T --seriemetalen koepelsmaakt eenvoudige installatie mogelijk op dubbelzijdige printplaten (PCB's), flexibele circuits of membraanschakelpanelen. Deze vorm biedt uitstekende voelbare feedback wanneer erop wordt gedrukt, wat essentieel is voor gebruikersinteractie met invoerapparaten, zoals toetsenborden. Het duidelijke "klik"-gevoel bevestigt dat de opdracht van de gebruiker is geregistreerd, waardoor de algehele gebruikerservaring wordt verbeterd.

Deze koepels zijn gemaakt van duurzaam metaal en zijn bestand tegen herhaalde activeringen, waardoor betrouwbaarheid op de lange termijn - wordt gegarandeerd. Ze kunnen naadloos worden geïntegreerd in een grote verscheidenheid aan elektronische componenten, waardoor de functionaliteit van de apparaten waarvan ze deel uitmaken, wordt verbeterd. Of het nu gaat om kinderspeelgoed dat veelvuldig wordt gebruikt of om een medisch apparaat waarbij precisie belangrijk is, de metalen koepels uit de T --serie leveren consistente prestaties.

Dankzij hun aanpassingsvermogen, betrouwbaarheid en tactiele voordelen is de T --seriemetalen koepelszijn een topkeuze geworden voor het creëren van functionele en gebruiksvriendelijke - elektronische interfaces in meerdere sectoren.

aangepaste metalen koepel

De koepels uit de T --serie vallen op door hun kenmerkende ring --vormige functionele structuur die aan de bovenkant is ingebed. In tegenstelling tot conventionele snap-dome-schakelaars biedt dit innovatieve ontwerp meerdere voordelen. Wanneer erop wordt gedrukt, levert het zeer nauwkeurige en duidelijke tactiele feedback, waardoor gebruikers een meer bevredigende en responsieve ervaring krijgen. Bovendien maakt de verbeterde duurzaamheid van de domes uit de T --serie ze zeer geschikt - voor een breed scala aan complexe en diverse elektronische toepassingen. Of het nu gaat om consumentenelektronica met veel - gebruik of veeleisende industriële apparaten, deze domes blijven betrouwbare prestaties leveren en garanderen zowel functionaliteit als gebruikerstevredenheid.

De T --serieMetalen koepelsbieden een grote flexibiliteit in ontwerp, met diameters variërend van 4 mm tot 12 mm en bedieningskrachten van 100 g tot 5000 g. Met name kunnen zelfs bij dezelfde diameter bedieningskrachten van meer dan 600 g gemakkelijk worden bereikt. Dit hoge krachtvermogen van - is ideaal voor toepassingen die sterke voelbare feedback en betrouwbare werking vereisen.

Dit brede scala aan opties vereenvoudigt het proces van het creëren van elektronische interfaces. Ontwerpers kunnen de perfecte dome selecteren op basis van hun specifieke vereisten, waardoor consistente en stabiele haptische feedback gedurende de hele levensduur van het apparaat wordt gegarandeerd. Of het nu gaat om elektronisch speelgoed met een hoog - gebruik, precisie - georiënteerde medische apparaten of robuuste industriële apparatuur, de Metal Domes uit de T --serie zijn opgewassen tegen de taak en verbeteren de algehele gebruikerservaring aanzienlijk.

Mocht u vragen hebben of meer informatie nodig hebben, aarzel dan niet om contact met ons op te nemen.

metalen koepelontwerpfunctie

Legged Design: een veilige en veerkrachtige oplossing

Het ontwerp met poten heeft twee stevige poten, oftewel 'voeten', die zo zijn ontworpen dat ze moeiteloos in de gaten op de printplaat kunnen worden gestoken. In tegenstelling tot traditionele bevestigingsmethoden elimineert dit ontwerp de noodzaak van plakband, waardoor een robuuste en betrouwbare bevestiging wordt gegarandeerd. De poten verankeren de koepels stevig op hun plaats, waardoor ongewenste bewegingen of verplaatsingen tijdens het gebruik worden voorkomen.

Naast hun veilige bevestiging zijn deze metalen koepels op poten gebouwd om hoge temperaturen te weerstaan. Deze hittebestendige - constructie maakt ze een ideale keuze voor toepassingen in omgevingen waar hoge temperaturen een probleem zijn. Of het nu gaat om auto-elektronica, industriële besturingssystemen of andere hitte-intensieve omgevingen, deze domes behouden hun integriteit en functionaliteit.

Dankzij hun kenmerkende structuur met twee - poten en hittebestendige - eigenschappen hebben deze metalen koepels de toepasselijke bijnaam 'metalen koepels met poten' gekregen. Hun unieke ontwerp combineert installatiegemak, veilige bevestiging en thermische veerkracht, waardoor ze een veelzijdig en betrouwbaar onderdeel zijn in een breed scala aan elektronische toepassingen.

De snapdomes uit de T--serie zijn onderverdeeld in vier typen:

01.

NT-serie: geen poten

Sommige andere koepels uit de T--serie hebben geen poten. Ze zijn meestal bedoeld voor degenen die tape of andere methoden gebruiken om de koepel op een printplaat of film te bevestigen. Dit pootloze ontwerp is bij uitstek geschikt om te voldoen aan de uiteenlopende montagevereisten van verschillende elektronische apparaten in een aantal specifieke montagebehoeften en ruimte-indelingen.

02.

ST-serie: twee korte poten (0,8 mm x 0,8 mm)

De klikkoepels in deze serie hebben twee korte poten, elk 0,8 mm breed en 0,8 mm lang. Deze korte poten zijn ontworpen om in de overeenkomstige gaten op de printplaat te worden gestoken, waardoor een veilige mechanische bevestiging ontstaat zonder dat er lijm nodig is. De ST--serie is geschikt voor toepassingen waarbij een compact formaat en veilige bevestiging belangrijk zijn.

03.

MT-serie: twee middelgrote poten (0,8 mm x 1,5 mm)

Deze serie omvat klikkoepels met twee middenpoten. De poten in de MT-serie zijn 0,8 mm breed en 1,5 mm lang. Deze afmetingen bieden een balans tussen veilige bevestiging en stabiliteit. De MT-serie wordt vaak gebruikt in toepassingen waar matige kracht en duurzaamheid vereist zijn.

04.

LT-serie: twee lange poten (0,8 mm x 3,0 mm)

Snap-domes uit de LT--serie hebben twee lange poten, elk 0,8 mm breed en 3,0 mm lang. De langere poten zorgen voor een robuustere mechanische bevestiging, waardoor ze geschikt zijn voor toepassingen waarbij de snapdome aan hogere krachten kan worden blootgesteld of waar extra stabiliteit nodig is. De LT--serie wordt vaak gekozen voor apparaten die een sterke tactiele respons en duurzaamheid vereisen.

Metalen koepels uit de T --serie zijn verkrijgbaar in diameters van 4 tot 12 mm en bedieningskrachten tussen 100 en 5000 g. Voor dezelfde diameter bedragen de krachten vaak meer dan 600 g, waardoor ze ideaal zijn voor zware toepassingen en de gebruikerservaring verbeteren.

Er zijn twee typen: poten en niet-- poten. Domes met poten kunnen in gaten op de printplaat worden gestoken en zijn bestand tegen hitte. Koepels zonder - poten moeten met tape worden bevestigd.

De tactiele ringen uit de ACH-serie bieden opties op basis van beenlengte en -type. Dit helpt ontwerpers bij het kiezen van het juiste model voor verschillende installatiebehoeften en vereiste bedieningskrachten.

Hoe u soorten metalen koepelschakelaars kiest

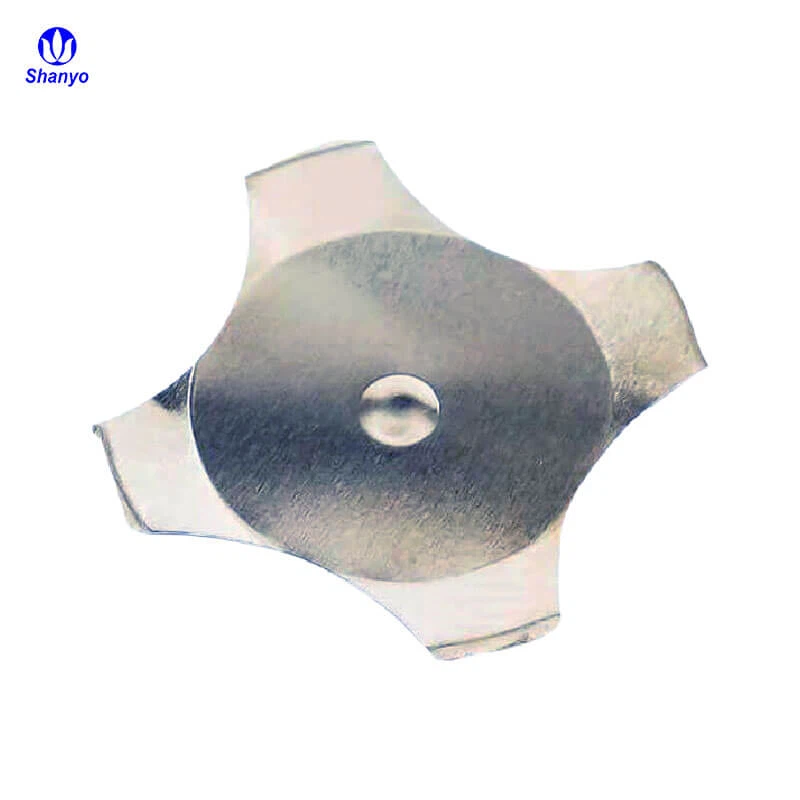

F-serie klikkoepels

O-serie klikkoepels

r-serie klikkoepels

Speciaal-gevormde maat

Typen metalen koepels en hun toepassingen

Ronde metalen koepels

Ronde metalen koepels zijn perfect voor compacte elektronica. Hun ronde vorm neemt weinig ruimte in beslag, waardoor ze ideaal zijn voor apparaten met beperkte ruimte, zoals mobiele telefoons. Ze bieden een geweldige balans tussen tactiele feedback en kracht, en zijn bestand tegen miljoenen keer drukken. Deze duurzaamheid maakt ze tot een topkeuze voor bedieningspanelen van belangrijke apparatuur en andere toepassingen die veel - worden gebruikt.

Langwerpige metalen koepels

Langwerpige metalen koepels, waaronder de T --serie, zijn verkrijgbaar in verschillende specificaties en met of zonder poten. Ovale en rechthoekige exemplaren werken in bepaalde ontwerpen goed als alternatief voor ronde koepels. Door hun vorm voelen ze goed aan en kunnen ze in veel verschillende scenario's worden gebruikt, waarbij ze zich kunnen aanpassen aan verschillende installatiebehoeften.

Vier metalen koepels uit de - pootserie

Vier metalen koepels met - poten vallen op door hun lange slag en hun duidelijke klikgeluid wanneer ze worden ingedrukt. Ze zijn geschikt voor situaties waarin er voldoende ruimte op de printplaat is en de knoppen groot moeten zijn met een aanzienlijke reisafstand. Je vindt ze vaak in draagbare apparaten, medische apparatuur en grote bankautomaten.

Driehoekige metalen koepels

Wanneer de ruimte krap is, maar je toch een goede tactiele respons en sterke drukkracht nodig hebt, zijn driehoekige metalen koepels de juiste keuze. Ze zijn er in twee versies: met of zonder poten. U kunt de juiste kiezen op basis van de printplaatdikte en het montageproces.

Speciale - gevormde metalen koepels op maat

Metalen koepels zijn voornamelijk gegroepeerd in ronde, ovale, driehoekige en vier - poottypes. Elke andere vorm wordt als maatwerk beschouwd. Op bestelling kunnen wij allerlei soorten metalen koepels maken. Of u nu een specifieke vorm, maat of sterkte nodig heeft, wij kunnen de perfecte op maat gemaakte metalen koepel in de vorm van een --vorm voor u maken. Als u vragen heeft of meer informatie nodig heeft, aarzel dan niet om contact op te nemen.

Modelnummer	Standaard	Oppervlaktebehandeling	Parameters				Laden
C-serie	0/1/4/5 hobbels	Goud/zilver/nikkelplateren	Diameter	Hartinfarct	Hoogte	Leven (kale proef)	Laden
F-serie	0/1/4/5 hobbels	Goud/zilver/nikkelplateren	3-10 mm	0.14-0.19 ±0.05	0,21-0,25 ± 0,05 mm	>100k keer	100gf-500gf
O-serie	0/1/4/5 hobbels	Goud/zilver/nikkelplateren	4-20 mm	0.23-0.28 ±0.05	0,26-0,36 ± 0,05 mm	>100k keer	100gf-600gf
T-serie	Lange benen/korte benen/geen benen	Goud/zilver/nikkelplateren	4x2,88mm ~5x4mm	0.15-0.23 ±0.05	0,21-0,29 ±0,05 mm	>100k keer	100gf-250gf
Op maat gemaakte klikkoepels	Speciale vormen	Goud/zilver/nikkelplateren	3,15-12 mm	0.15-0.19 ±0.05	0,21-0,25 ± 0,05 mm	>100k keer	200gt-600gf
Opmerking: Alle soorten metalen koepels kunnen naar wens worden aangepast.

vergelijking van productparameters

Neem contact op met Configuratie	SPST, normaal open
Contact Bounce (aan)	<.3ms
Contact stuiteren (uit)	<6ms
Bedrijfsspanning	-55 C tot 125 C
Opslagtemperatuur	-55 C tot 125 C
Vochtigheid	0-97% (geen condensatie)
Neem contact op met Weerstand	<100 ohms
Met goud- of zilverplating	<1 ohm
Spanning/stroom maximaal	12 ma @ 24 volt DC, RL
Doorslagspanning	Ruim 200 volt

op maat gemaakte fabrikanten van metalen koepels INHOUDSOPGAVE

Onderdeelnummer Introduceren

Product	Vorm	Kuiltje	Lengte van de benen	Lengte van de benen
	Driehoek	vier kuiltje	geen benen	4-8 mm
	Driehoek	vier kuiltje	geen benen	9-11,5 mm
	Driehoek	vier kuiltje	geen benen	12-15,2 mm
	Driehoek	vier kuiltje	Poten van 0,8 mm	4-7 mm
	Driehoek	vier kuiltje	Poten van 0,8 mm	8-12 mm
	Driehoek	vier kuiltje	1,5 mm poten	4-8 mm
	Driehoek	vier kuiltje	1,5 mm poten	9-12 mm
	Driehoek	vier kuiltje	Poten van 3,0 mm	4-8 mm
	Driehoek	vier kuiltje	Poten van 3,0 mm	9-12 mm

aangepaste metalen koepeltoepassingen

Fabrikanten gebruiken bedrukking en coating om visuele ontwerpen toe te voegen aan klikkoepels. Hierdoor zien ze er beter uit zonder dat dit invloed heeft op de manier waarop ze werken.

De snapdomes uit de C --serie zijn zeer veelzijdig. Ze werken goed met veel verschillende materialen en worden daarom gebruikt in consumentenelektronica, medische apparatuur en autobesturingen. Dankzij hun slimme ontwerp en betrouwbare prestaties verbeteren deze domes de manier waarop gebruikers met apparaten omgaan. In de hedendaagse elektronische techniek zijn ze een uitstekende keuze voor het maken van gebruiksvriendelijke producten -.
